Description

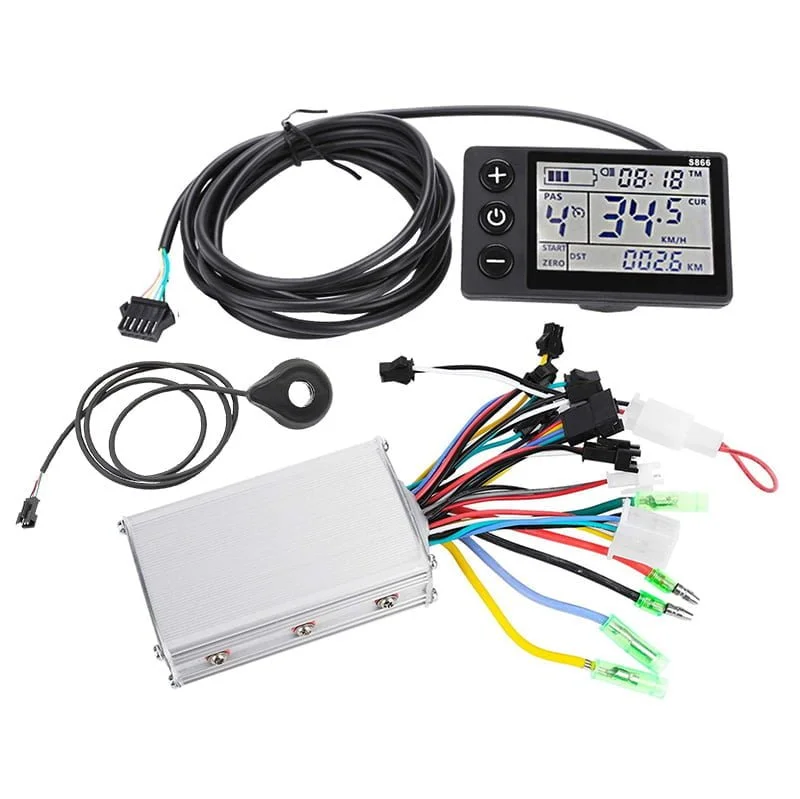

36V / 48V Elcykel konverteringskit med S866 display

Detta elcykel konverteringskit är avsett för

36V eller 48V batterisystem och levereras med den populära

S866 LCD-displayen samt pedalassist-sensor med 6 magneter.

Kitet används vid uppgradering, renovering eller nybyggnation av elcyklar

och är även kompatibelt med vissa elscooter- och elfordonsprojekt.

Styrenheten är borstlös, arbetar tyst och ger snabb respons

på både pedalassist och gasreglage (beroende på inställning).

Displayen är regnresistent, bakgrundsbelyst och lättavläst

även i mörker.

Montering är enkel tack vare medföljande displayfäste för 22.5 mm styre.

Displayens hölje är tillverkat i ABS-plast med metallram,

vilket ger låg vikt och hög hållbarhet.

• Controller (för 36V / 48V batteri)
• S866 LCD-display (regnresistent)
• Pedalassist-sensor (6 magneter)
• Displayfäste för 22.5 mm styre

• Röd: VCC (ström)
• Svart: GND (jord)
• Blå: K
• Grön: RX (mottagning)
• Gul: TX (sändning)

• P01: Bakgrundsbelysning (1–3)
• P02: Enhet (0 = km, 1 = miles)
• P03: Batterispänning (24V–64V, standard 36V)
• P04: Vilotid (0 = av, 1–60 min)
• P05: Assistnivåer (0 = 3 steg, 1 = 5 steg)
• P06: Hjuldiameter i tum (viktigt för korrekt hastighet)
• P07: Antal hastighetsmagneter (1–100)
• P08: Hastighetsbegränsning (0–100 km/h, 100 = obegränsad)

• P09: Startläge (0 = stillastående, 1 = rullande)
• P10: Körläge:
  • 0 = Endast pedalassist
  • 1 = Endast gasreglage
  • 2 = Pedalassist + gasreglage
• P11: Assistkänslighet (1–24)
• P12: Startstyrka assist (0–5)
• P13: Typ av pedalassist-magnet (5 / 8 / 12)
• P14: Max ström controller (1–20A, standard 12A)
• P15: Underspänningsgräns
• P16: Återställ ODO (håll uppknapp 5 sek)
• P17: Farthållare (0 = av, 1 = på – beroende på protokoll)
• P18: Visningskalibrering hastighet (50–150%)
• P19: Växel 0 aktiv/inaktiv
• P20: Kommunikationsprotokoll (standard: Protokoll 2)

OBS: Felaktiga inställningar av hjulstorlek, magneter eller

strömgräns kan ge felaktig hastighetsvisning eller påverka drivlinan negativt.

Kontrollera alltid värden noggrant.
