Description

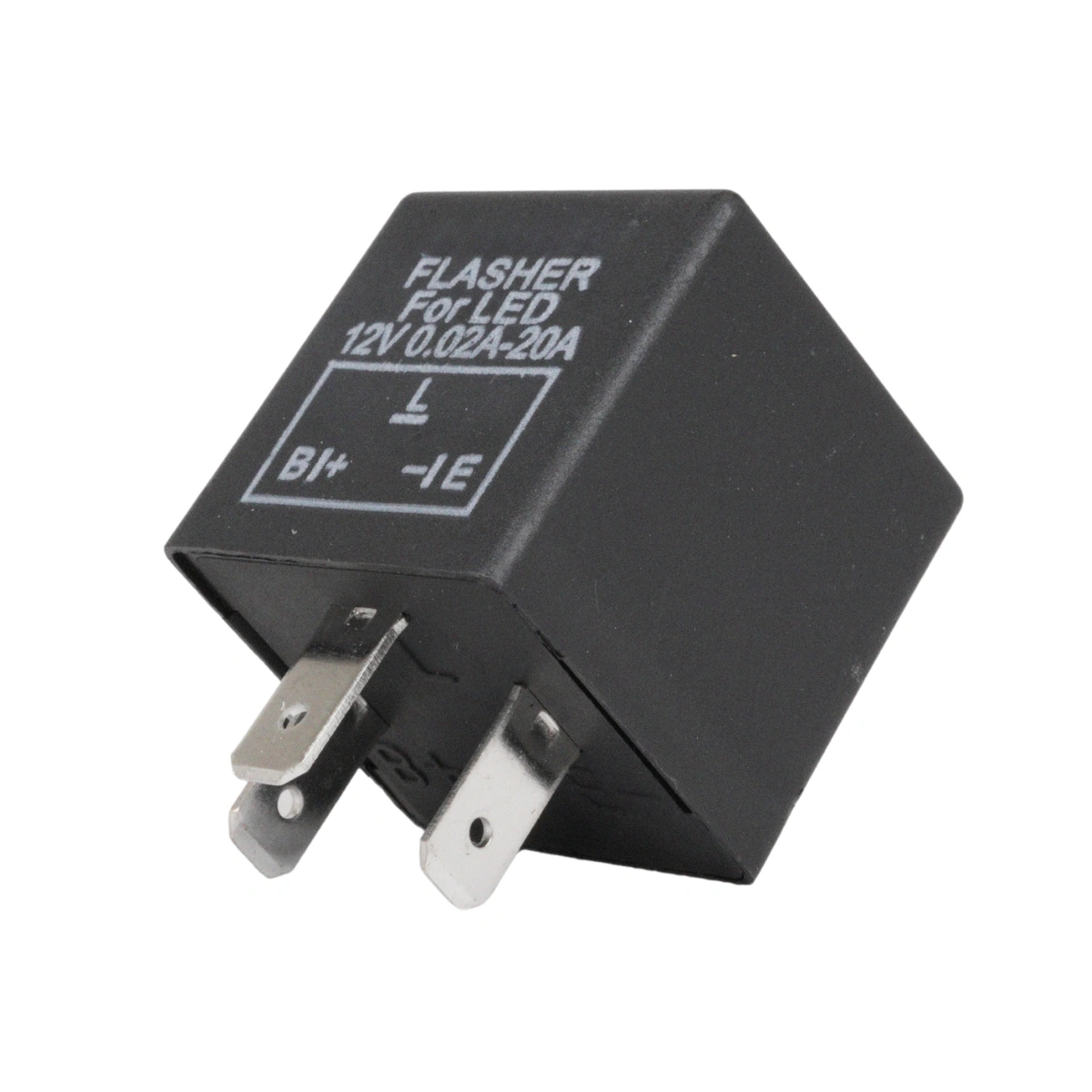

Blinkersrelä för LED 12V.

Blinkersrelä för LED lampor.

Kopplingsspecifikation:

• B+ / +12V → till batteriets plus (via säkring).
• E / – → till jord (chassi/minus)
• L (last) → går till blinkersomkopplaren (vänster/höger).
• Blinkersomkopplare (T/S SW):

  Mitten → från L.

  Vänster utgång → vänster blinkerslampor + pilotlampa.

  Höger utgång → höger blinkerslampor + pilotlampa.

• Blinkerslampor (vänster/höger) → andra polen till jord (–).
• Pilotlampor → kopplas parallellt med respektive blinkersida.

Så fungerar det:

• Ström går från +12V → relä (B+).
• Reläet skickar pulser ut via L.
• Blinkersomkopplaren avgör om pulserna går till vänster eller höger lampor.
