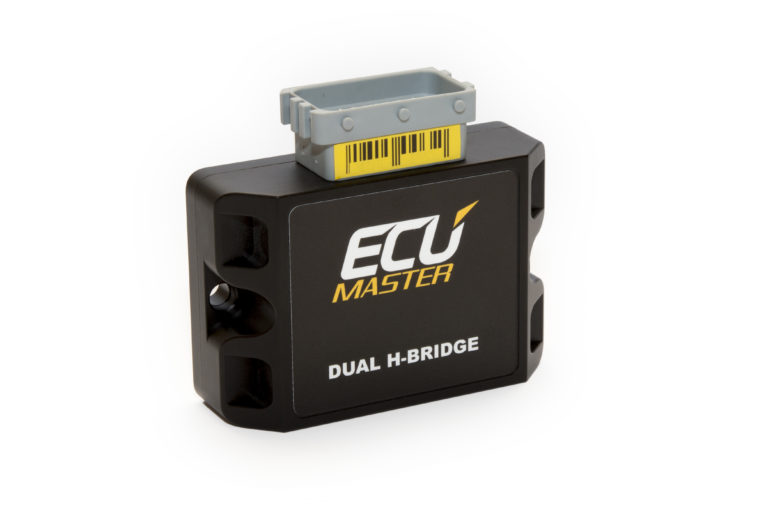

ECU Master Dual H-bridge

Den nya modulen innehåller två 10A H-bryggor som kan styras direkt eller via CAN-meddelanden och är idealisk för applikationer som kräver hög ström och exakt styrning, såsom BMW ITB elektroniska gasreglage och elhissar i dörrar.

Modulen kan även användas som en högströmsutgångsexpander för motorstyrsystem.

Den är innesluten i en CNC-bearbetad aluminiumkapsling som säkerställer effektiv värmeavledning och skydd mot yttre påverkan, vilket förbättrar produktens tillförlitlighet.

Nyckelfunktioner:

• Bidirektionell DC-motorstyrning: Möjliggör kontroll av motorer i båda riktningarna via 4 oberoende utgångar.
• Hög- och lågspänningsutgångar: Varje utgång kan matas med antingen lågspänning (GND) eller högspänning (VBat) individuellt.
• PWM-modulering: Lågspänningsutgångarna kan moduleras med PWM (pulsbreddsmodulering) för att justera arbetstidscykeln på varje brygga.
• CAN-styrning: Enheten kan styras direkt eller via CAN-meddelanden för enkel integration i eftermarknads-ECU-system.
• Högströmskapacitet: Hanterar höga strömmar (10A kontinuerligt, 30A toppström), vilket gör enheten lämplig för användning i applikationer som kräver stor strömmängd.
• Effektiv värmeavledning: Den CNC-bearbetade aluminiumkapslingen möjliggör effektiv värmeavledning och skyddar enheten mot miljöpåverkan för högre tillförlitlighet.
