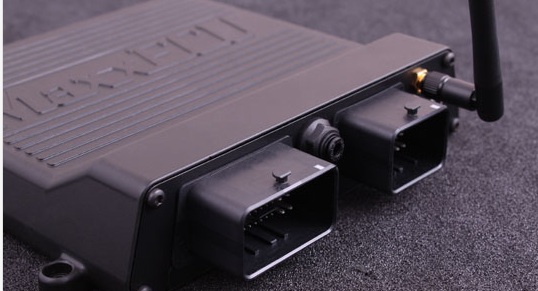

MaxxECU RACEH2O – Lös vattentät styrbox

Extremt mångsidig motorstyrning för kraftfulla motorer med upp till 8 sekventiella cylindrar. Upp till 12 i wasted spark

Snabbare och enklare med inbyggd bredbandslambda och MAP-sensor upp till 3bars laddtryck

Kom igång med seriösa inställningsmöjligheter med avancerade funktioner såsom inbyggd E-gas, 8 EGT, knack givar ingångar och en supersnabb Cortex M3 processor.

Utvalda funktioner

Anti-lag och launch

E-gas

Knackreglering

Intern bredbandslambda

Shift-cut och intern loggning

Flex bränsle

Variabel kamaxel styrning

CAN bus

Anti-spinn (traction control)

2 knack givar ingångar

8 inbyggda EGT (i kabelhärva 2)

8 spridarutgångar (hög/låg ohm)

8 tändutgångar

9 extra lågdrivande utgångar

2 extra högdrivande utgångar

2 extra utgångar för E-gas

8 extra analoga ingångar

4 extra digitala ingångar

Blåtand

MaxxECU RACE H2O – Fullständig funktionslista

MaxxECU RACE H2O styrning

Alla 3-12 cylindrar (fyrtakt)

Upp till 8 cylindrar fullt sekventiellt

Upp till 12 cylindrar i wasted spark

MaxxECU RACE H2O ingångar

Insugstemperatur (IAT)

Kylvätsketemperatur (CLT)

Spjällvinkel (TPS)

Bredbandslambda direkt i ECUn utan extern elektronik. Stödjer Bosch LSU 4.2 och 4.9

2 trigger ingångar (VR eller digital). Automatisk detektering av trigger nivå. Trigger signalerna processas av en helt separat processor för att minimera problem med störningar

2 extra temperatur ingångar som även kan användas som knappar

2 knack sensor ingångar (med full knackreglering)

6 extra analoga 0-5V ingångar som t.ex. kan användas för att mäta bränsletryck, oljetryck etc

4 extra digitala ingångar som t.ex. kan användas som hastighetsingångar (VR/digital), knappar, etanolsensor etc

8 EGT TYPE-K/N ingångar (1200C) i kabelhärva 2

MaxxECU RACE H2O utgångar

8 spridarutgångar (Peak/hold). 1-2 hög/låg ohm spridare per utgång. 8A per utgång

8 tändutgångar.+5V signal för att driva tändmodul eller tändspole med inbyggd tändsteg, CDI

9 extra lågdrivande utgångar för utökade funktioner såsom bränslepump, fläkt, variabel kamaxelstyrning, tomgångsmotor etc. GPO 1-8,10 (2A), GPO 9 (5A)

2 extra högdrivande utgångar (GPO 15,16) (2A)

4 extra motor utgångar (ex E-gas). GPO 11-14 (2A)

MaxxECU RACE H2O tekniskt

CAN bus för expansionsmoduler, OEM protokoll, OBDII

USB kommunikation med PC-programmetMTune

Blåtand för kommunikation med Android appMDasheller RealDash

8MB minne för intern logging, upp till 1000Hz.

Spänningsmatning 8-22V

ARM Cortex-M3 120MHz huvudprocessor. Tre extra processorer för att hantera trigger, spridare och knacksensorer

Upplösning på tändning: 0.1 grader

Upplösning på spridare: 0.001 ms

Uppdaterar bränsle och tändning beräkningarna 2000 gånger i sekunden

En av de snabbaste PC kommunikationen på marknaden

50Hz samplingfrekvens på alla EGT ingångar

1000Hz samplingfrekvens på alla analoga ingångar

Vikt: 880g

155x195x40mm (inkluderat monteringspunkter men ej utstickande kontaktdon)
